大型幕用カーテンレール
開口部の小さな小規模舞台から、公民館などのホール、ナイトクラブの変形ステージなど、
さまざまな使用環境に応じてお選びいただけます。
すべてのレールが、直引き、紐引き、手動開閉機、電動開閉機による操作に対応しています。
ボックス型レール > ベビーレール | #30ジュニアトラックレール | #40ジュニアトラックレール | #40ジュニアトラックカーブレール | リアホールドランナー
カーブレール > #16ベンダートックレール | #29ベンダートックレール | #39ベンダートックレール
- 15ｍ以下の開口部がある、比較的軽量な生地の幕開閉に適しています。
手引き、紐引き、手動開閉機、電動モーター、すべてに対応しています。

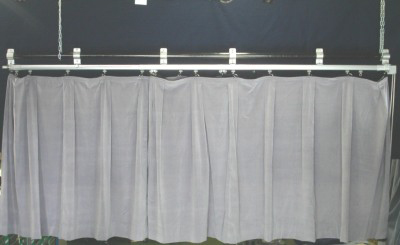

- 取り付け例
レール交差式パイプ吊閉めた状態。
- 取り付け例
紐引きレール交差パイプ吊。
レールエンドのストップは外してあります。

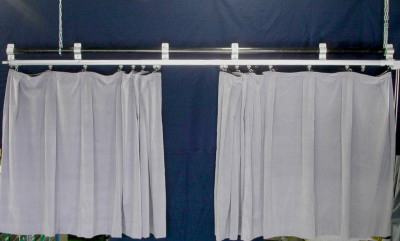

- 取り付け例
レール交差式パイプ吊少し開けた状態。

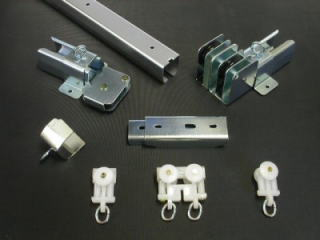

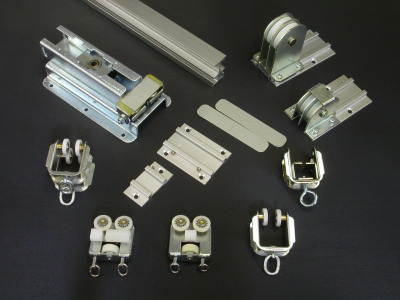

- その他部品
代表的な使用部品です。
・ランナー
・ジョイント
・ストップ
・引き分け滑車
- 20ｍ以下の開口部がある、やや重めの生地を使った幕の開閉に適しています。
手引き、紐引き、手動開閉機、電動モーター、すべてに対応しています。
【設置に適した場所】
小学校、中学校の体育館ステージなどの開閉緞帳に最適なレールです。

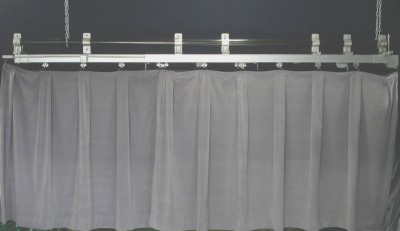

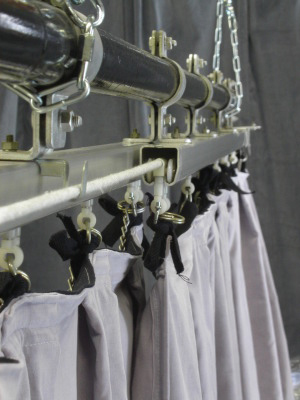

- 取り付け例
レール交差式パイプ吊
閉めた状態。

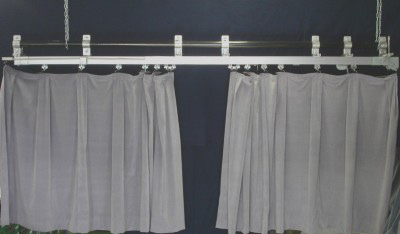

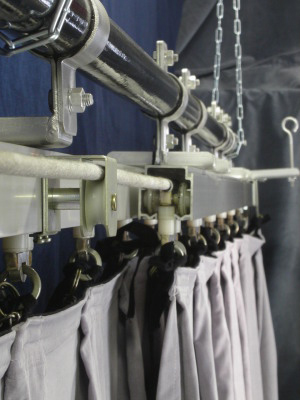

- 取り付け例
レール交差式パイプ吊
少し開けた状態
- 取り付け例
紐引きレール交差パイプ吊
レールエンドのストップは外してあります。

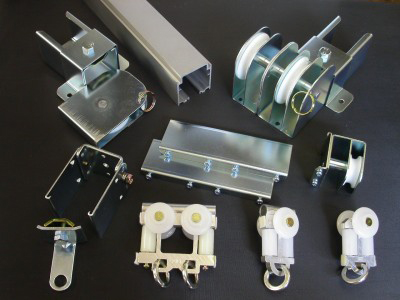

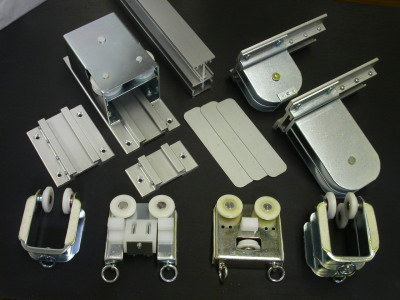

- 代表的な使用部品
・ランナー
・ジョイント
・ストップ
・引き分け滑車
・ガイドローラー
・天井付け用ブラケット
- 20m以下の開口部がある、重量生地を使った幕の開閉に適しています。
特に、公民館ホールなどの開閉幕などに最適なレールです。
手引き、紐引き、手動開閉機、電動モーター、すべてに対応しています。
リアホールドランナーを使用可能。
- 取り付け例
レール交差式パイプ吊
閉めた状態
- 取り付け例
レール交差式パイプ吊
少し開けた状態
- 取り付け例
紐引きレール交差パイプ吊
レールエンドのストップは外してあります。
- 代表的な使用部品
・ランナー
・ジョイント
・ストップ
・引き分け滑車
・ガイドローラー
・天井付け用ブラケット

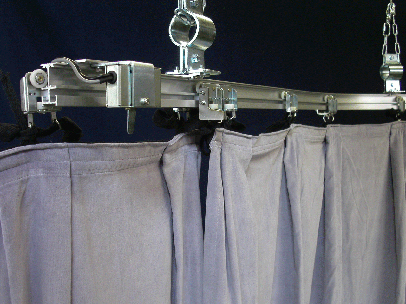

- 従来のカーブレール紐引操作では、引紐の扱いをレールの中または、外側で誘導車を用いて行うかで各メーカーでも頭を悩ませています。実際、紐とレールの摩擦による抵抗及び生地の重さでスムーズな操作ができません。今回、カーブ用親ランナーと上部ガイドローラーを開発。引紐をレールの上側にセットする事により紐とレールの擦れを回避し、スムーズな開閉を実現しました。また、親・子ランナーにベアリング入（BB入）を使用すれば、よりスムーズな開閉ができます。紐引き・手動開閉機・電動モーターに対応し、取付は、天井直付、パイプ吊（42.7φ/48.6φパイプ）に対応しています。
（カーブＲが小さい場合には、ランナーピッチ200～250ミリ程度になります。）

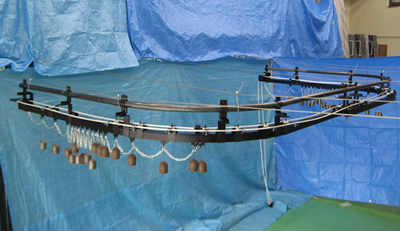

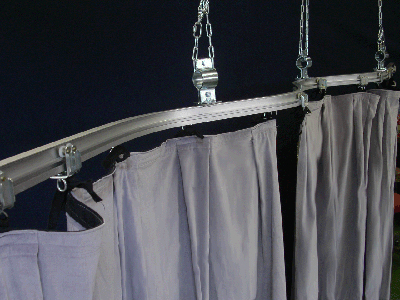

- 取り付け例

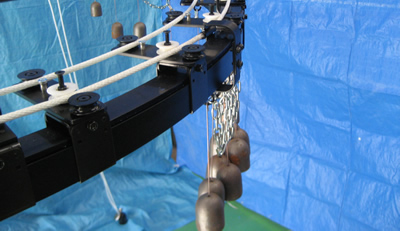

- 取り付け例
- I 型形状のカーブ対応型レールです。
間口１０ｍまでなら一本のレールで両開きが可能。
幕交差量も自由に設定できます。
軽めの生地を使った幕の開閉に適しています。
特に、ナイトクラブ、イベントスペース等にある変形ステージなどの幕開閉に最適なレールです。
取り付け現場で簡単にカーブ加工ができます。
手引き、紐引き、手動開閉機、電動モーター、すべてに対応しています。
- 全体

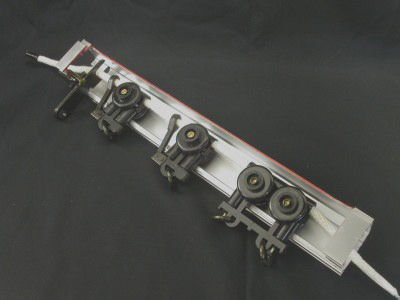

- 断面、リミット
- 代表的な使用部品です
・ランナー
・ジョイント
・ストップ
・引き分け滑車
・DXプーリー
・天井付け用ブラケット
- I 型形状のカーブ対応型レールです。
一本のレールで両開きが可能。
幕交差量も自由に設定できます。
一般的な引き割り用緞帳生地程度の重量の幕開閉に適しています。
ナイトクラブ、イベントスペース等にある変形 ステージなどの幕開閉に最適なレールです。
手引き、紐引き、手動開閉機、電動モーター、すべてに対応しています。
- 代表的な使用部品
・ランナー
・ジョイント
・引き分け滑車各種
・天井付け用ブラケット

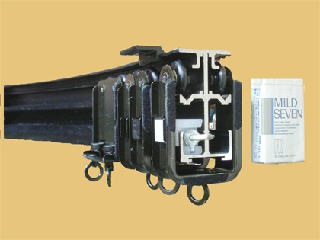

- 従来にないI 型形状の画期的なカーブ対応型レールです。
#29型や#16型と同じように、1本のレールで幕交差が取れます。
大型レールなので、レール強度も十分にあります。

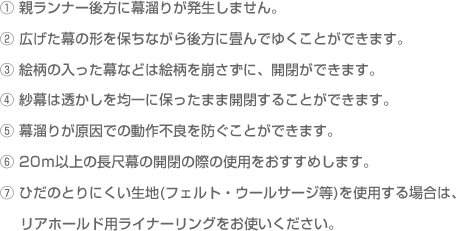

リアホールドランナーが標準規格になっています。
重量幕や、長尺幕の開閉に最も適しています。
手引き、紐引き、手動開閉機、電動モーター、すべてに対応しています。

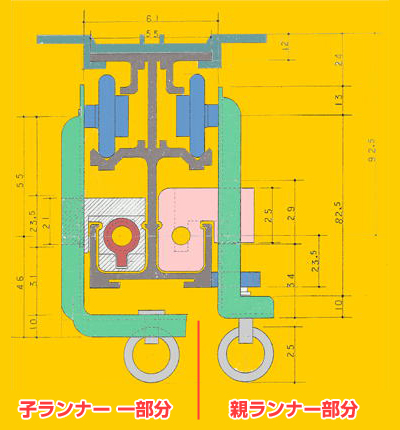

- 断面図
